Инструкция для самостоятельного изготовления ограждений с использованием декоративных элементов из полипропилена

Инструкция для самостоятельного изготовления ограждений с использованием декоративных элементов из полипропилена

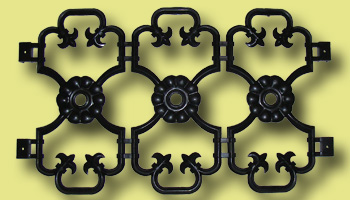

Элемент №1

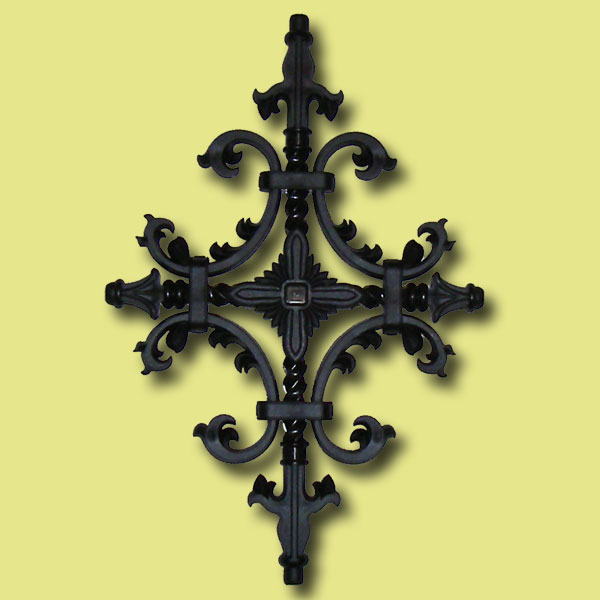

Элемент №2

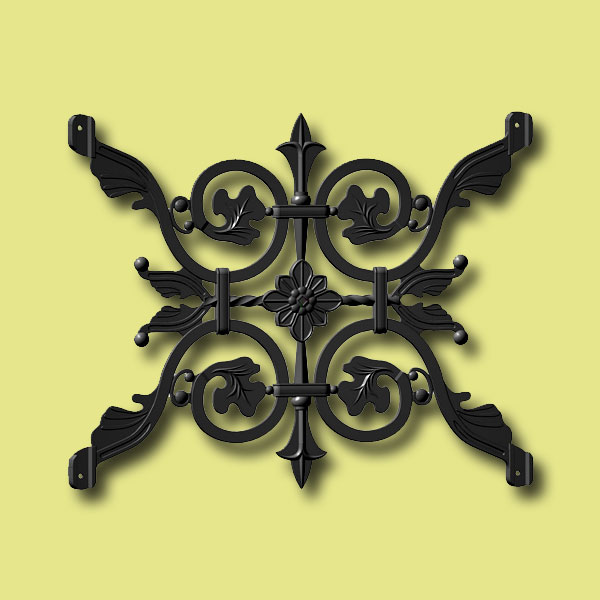

Декоративный элемент для оградок №3
Элемент №3

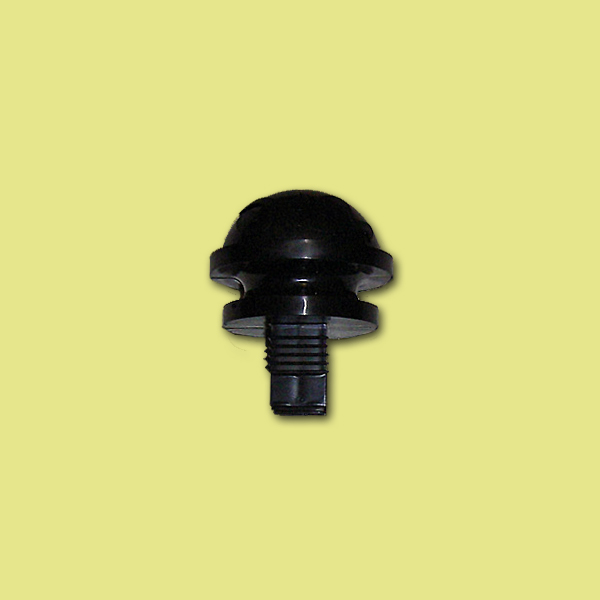

Заглушка





Используемые материалы:

1.     Декоративные элементы
2.     Труба профильная 25х25х1.5 мм
3.     Труба профильная 20х20х1.5 мм
4.     Труба профильная 15х15х1.5 мм (для крепления элемента №1)
5.     Проволока Ø 8 мм (для крепления элемента №2)
6.     Навески (для калитки)
7.     Шпильки Ø 8 мм длинной 70 мм
8.     Краска
9.     Заклепки алюминиевые 4х12 мм
10.   Клей жидкие гвозди («Монтаж» универсальный МР-40)

Используемые инструменты:

1.       Сварочный аппарат
2.      Болгарка (лучше маятниковый станок для резки металла)
3.      Компрессор для покраски.
4.      Заклёпочник
5.      Дрель (сверлильный станок)
6.      Рулетка






Этапы монтажа

Шаг 1. Определение размеров
Для изготовления потребуется определиться с размерами:
Длиной – L;
Шириной – b;
Высотой каркаса для элементов – h;
Шириной калитки – b1 (Рис. 1);








Примечание: Необходимо учитывать тип и размеры декоративного элемента, для его установки в каркас, и эстетического вида ограждения




Шаг 2. Нарезка труб для каркаса в размер.

Стойки ограждения :

>   труба 25х25 мм;
>   размер — высота каркаса для элементов h плюс глубина закладки в землю  и высота над поверхностью земли,( примерно 1000мм)
>   количество 5 штук
Боковые стенки ограждения:

>    труба 20х20 мм;
>    размер —длина L минус 50 мм (профиль стоек);
>    количество 4 штуки
Задняя стенка ограждения:

>   труба 20х20 мм;
>   размер — ширина b минус 50 мм (профиль стоек);
>   количество 2 штуки
Калитка:

·     Ширина калитки:

>      труба 20х20 мм;
>      размер — ширина калитки b1;
>      2 штуки

·      Высота калитки:

>      труба 20х20 мм;
>      размер — высота h минус 40 мм (профиль трубы);
>      2 штуки
Передняя стенка ограждения:

    >   труба 20х20 мм;
    >   размер — ширина b минус ширина калитки b1 минус 75 мм (профиль стоек) минус 15 мм (навески, зазор)
    >   2 штуки


Шаг 3. Сборка каркаса

Конструктивно разделяем ограждение на 4 элемента:

1 - левая боковина
2 - правая боковина

3 - задняя часть

4 - передняя часть с калиткой







Передняя часть с калиткой:

>    Свариваем каркас калитки;

>    Крепим навески к калитке и к одной из стоек ограждения;

>    Привариваем переднюю стенку ограждения к этой стойке;

>    Привариваем шпильки к стенке ограждения

Левая боковина:

   >    Привариваем боковую стенку к стойке ограждения;

   >    Привариваем шпильки к стенке ограждения

Правая боковина:

  >   Привариваем боковую стенку к стойке ограждения;

  >   Привариваем шпильки к стенке ограждения;

  >   Просверливаем отверстия в стойке ограждения под шпильки

передней части

Задняя часть:

>   Привариваем заднюю стенку к двум стойкам ограждения;

>   Просверливаем отверстия в стойках ограждения под шпильки

левой и правой боковин


Шаг 4. Подготовка креплений для декоративных элементов.

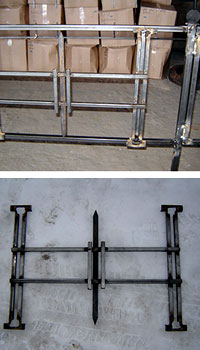

Кондуктор для разметки крепления декоративных элементов оградок
Крепление для элемента №1:

>    Привариваем трубу 15х15 мм к каркасу ограждения, в местах установки элемента, в соответствии с размерами элемента и размерами ограждения

     Крепление для элемента №2:


>   Привариваем проволоку Ø 8 мм вертикально в месте расположения шпилек;

    >   Привариваем проволоку Ø 8 мм горизонтально по середине стенки;

Привариваем в верхнюю и нижнюю часть, разделенной горизонтальной проволокой, в соответствии с размерами элемента и размерами ограждения, отрезки проволоки Ø 8 мм (половинный размер вертикальной проволоки Ø 8 мм).

 На снимке представлен шаблон (кондуктор), используемый для ускорения процесса крепления декоративных элементов.


Шаг 5. Покраска и сушка
Шаг 6. Установка декоративных элементов

- Элемент №1 и №3 крепятся на трубу 15х15 мм с помощью алюминиевых заклёпок 4х12 мм


- При креплении элемента в калитку, при профиле трубы больше 15 мм, отрезается боковая стенка крепления элемента (рис.13)

- Элементы №2 крепятся на проволочный каркас в перекрестье, на защёлки
(для лучшей надёжности рекомендуется использовать клей типа жидкий гвоздь)

- Заглушка вставляется в стойки ограждения в трубу 25х25,
для большей надёжности рекомендуем использовать клей типа жидкий гвоздь или заклёпку (рис. 14)


Пример:

Шаг 1:
Нужно изготовить ограждение под элемент №2, длиной 2 м, шириной 3 м, высота 50 см,
ширина калитки 60 см..

Шаг 2:
Нарезаем трубу 25х25 на отрезки 1 м в количестве 5 штук. (стойки ограждения)
Нарезаем трубу 20х20 на отрезки 2 м95 см в количестве 2 штук (задняя стенка)
Нарезаем трубу 20х20 на отрезки 1 м95 см в количестве 4 штук (боковины)
Нарезаем трубу 20х20 на отрезки 60 см в количестве 2 штук (ширина калитки)
Нарезаем трубу 20х20 на отрезки 46 см в количестве 2 штук (высота калитки)
Нарезаем трубу 20х20 на отрезки 2 м31 см в количестве 2 штук (передняя стенка)

Шаг 3:
Собираем каркас

Шаг 4:
Подготавливаем крепления под нужные элементы

Шаг 5:
Красим ограждение

Шаг 6:
Устанавливаем и закрепляем элементы в каркас ограждения
